繞線式電感

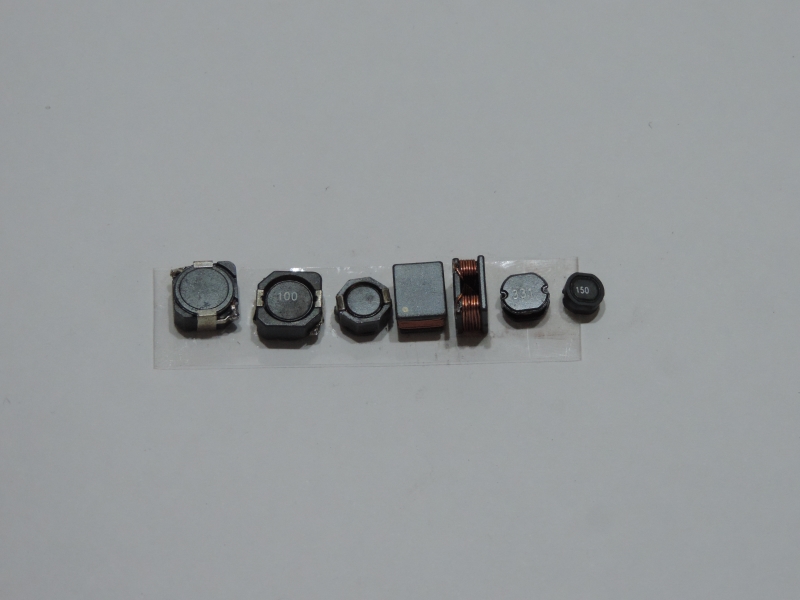

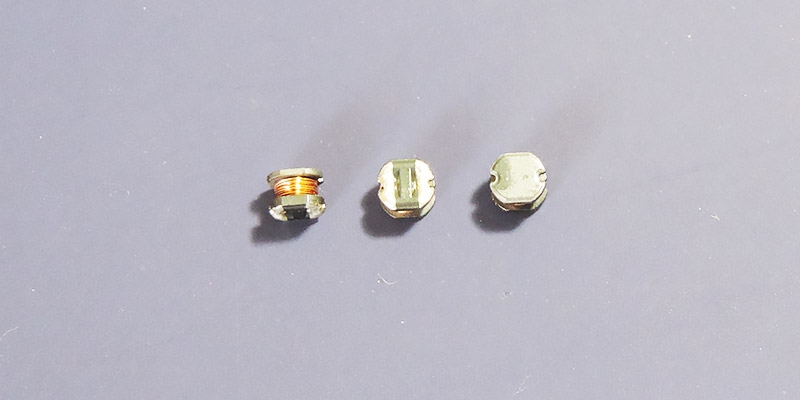

SMD 繞線式功率電感

事業部: 被動元件

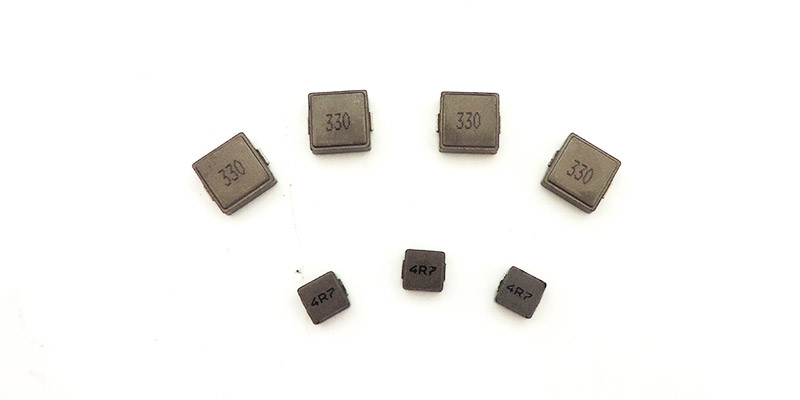

產品分類: Inductance 電感 (繞線式, 一體式)
產品系列: SMD 繞線式功率電感

產品資訊以本頁圖文為準。型號與應用需求，歡迎與我們聯繫確認。

產品說明與規格

SMD電感器主要有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物;後者則採用多層印刷技術和疊層生產工藝製作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。

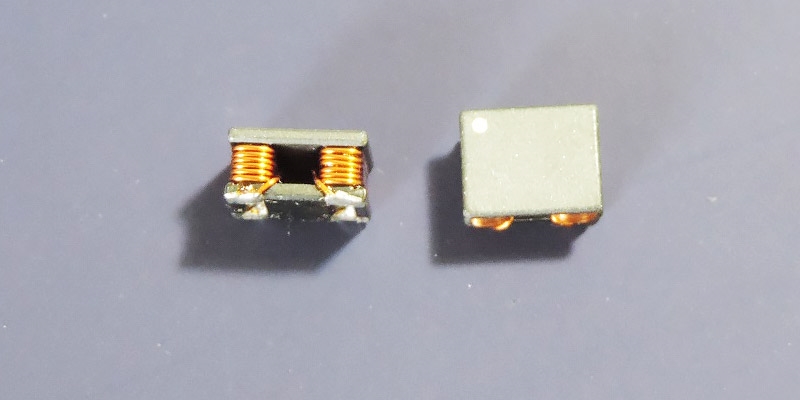

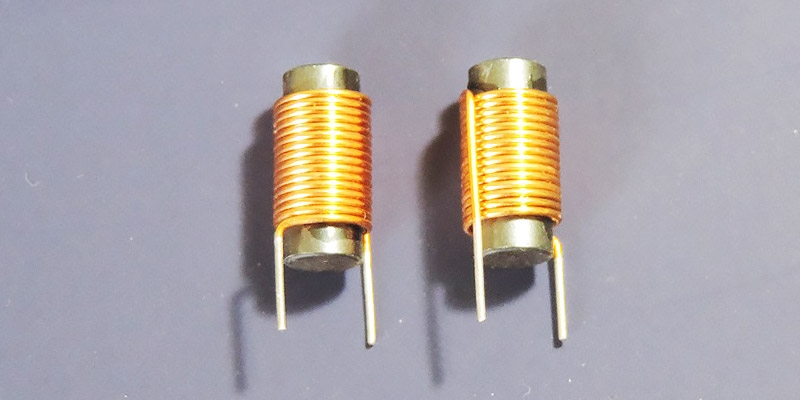

繞線型

它的特點是電感量範圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、製作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中佔據一席之地。

TDK的NL系列電感為繞線型，0.01~100uH，精度5%，高Q值，可以滿足一般需求。

NLC型適用於電源電路，額定電流可達300mA;NLV型為高Q值，環保(再造塑膠)，可與NL互換;NLFC 有磁屏，適用於電源線。

疊層型

它具有良好的磁遮罩性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。

它與繞線片式電感器相比有諸多優點：尺寸小，有利於電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利於元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合於自動化表面安裝生產。

TDK的MLK型電感，尺寸小，可焊性好，有磁屏，採用高密度設計，單片式結構，可靠性高;MLG型的感值小，採用高頻陶瓷，適用於高頻電路;MLK型工作頻率12GHz，高Q，低感值(1n~22nH)

薄膜片式

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中於同一層面，磁場分佈集中，能確保裝貼後的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

編織型

特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。

特性特點

特性

1、表面貼裝高功率電感。

2、具有小型化，高品質，高能量儲存和低電阻之特性。

3、主要應用在電腦顯示板卡，筆記型電腦，脈衝記憶程式設計，以及DC-DC轉換器上。

4、可提供卷軸包裝適用於表面自動貼裝。

特點

1、平底表面適合表面貼裝。

2、優異的端面強度良好之焊錫性。

3、具有較高Q值，低阻抗之特點。

4、低漏磁，低直電阻，耐大電流之特點。

5、可提供編帶包裝，便於自動化裝配

主要產品

功率電感、模壓線圈、模壓電感、壓模電感、注塑電感、貼片電感、功率電感、電感器、可調電感、片式電感、大功率電感、大電流電感等系列產品。產品廣泛應用於數碼產品、PDA、筆記型電腦、行動電話、網路通信、顯卡、液晶背光源、電源模組、汽車電子、安防產品、辦公自動化、家庭電器、對講機、電子玩具、運動器材及醫療儀器等。
